    柴油机监控仪
    您所在的位置:网站首页 > 柴油机监控仪
    QCJK-I-S8

    一、产品概述

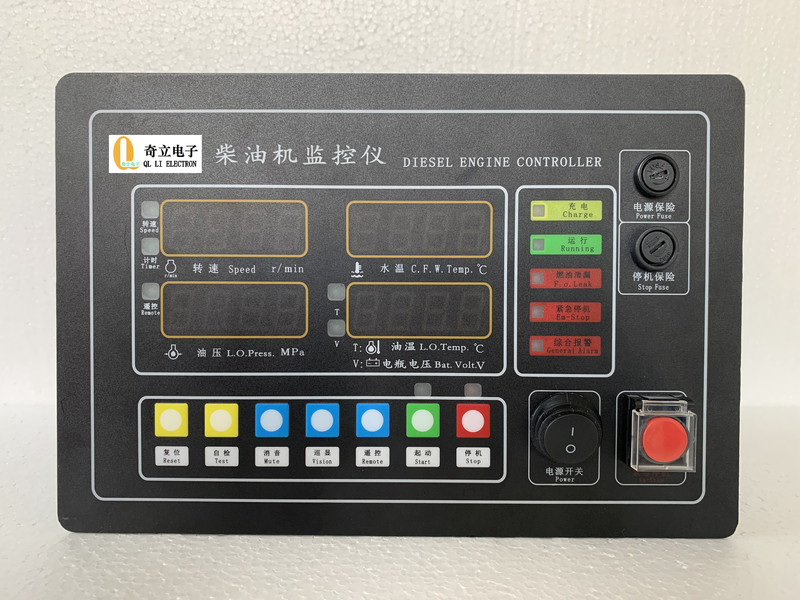

    QCJK-I/S8型柴油机监控仪是由微型计算机控制的全自动控制柴油机、发电机电子测控系统,能精确地检测并显示柴油机转速、油压、水温、油温、齿轮箱压力,并可根据用户设定,对以上所测参数实行适时监测,发出声报警、光报警、远传报警等信号,设定启动、停机功能,参数超过停机值,则发出停机信号控制电动执行机构切断燃油油路,自动控制柴油机紧急停车,最大限度的保护柴油机。同时可选配相应的远程显示器,实现柴油机运转参数远方监测。本监控仪具有设计先进、体积小、测量精度高、工作可靠、数码显示,操作、安装方便等优点,可用于船舶、陆用电站等各类柴油机的配套,是实现柴油机产品机电一体化新一代电子仪表系统,是柴油机指针式仪表的换代产品。
    本产品的设计满足了中国船级社CCS规范的要求。
    二、产品特点
    1、微型计算机数字控制,工作可靠;
    2、柴油机参数数字显示,集监、测、控于一体;
    3、功能配置模块化,产品结构一体化;
    4、耐振动、潮湿、盐雾和高低温;
    5、抗干扰能力强,安装、使用方便,性价比高;
    6、运转参数远方监测及柴油机远程控制;
    7、压力零点自动调零;
    8、柴油机运转时间累计。
    三、主要技术指标
    1、 使用环境
    a.工作环境温度:+5℃~+55℃;
    b.振动:2~25Hz,幅度±1.6mm;25~100Hz,加速度±39m/s²;
    2、 转速测量范围和精度
    a.显示范围:1~9999r/min;
    b.测量误差:≤±1r/min(测速齿数为60齿);
    c.最高信号频率:20KHz;
    d.配用传感器:磁阻脉冲式转速传感器;
    3、 压力测量范围和精度
    a.显示范围:0~0.8MPa;
    b.精度等级:1.5级;
    c.测量范围:0~0.8MPa;
    d.配用传感器:压力为陶瓷压力传感器。
    4、温度测量范围和精度
    a.显示范围:0℃~100℃;
    b.精度等级:1.5级;
    c.测量范围:0℃~100℃;
    d.配用传感器:铜热电阻(分度号:Cu50)传感器。
    5、显示方式
    16位段式LED显示。
    6、测控通道数
    转  速:1路;
    油  压:1路;
    水  温:1路;
    油  温: 1路;
    7、供电电源:DC24V +30%—25%
    8、外壳防护等级:IP44
    四、功能说明
    1.指示灯的含义
    充  电:充电指示;
    启  动:当柴油机有启动信号时,该指示灯亮;
    报  警:参数越限报警或停机报警;
    停  机:停机指示;
    电  源:上电指示;
    运   行:运行指示;
    遥控状态:监控仪遥控状态指示;
    燃油泄漏:燃油泄漏灯指示。
    转    速:当转速窗口显示柴油机转速时,该指示灯亮;
    计    时:当转速窗口显示柴油机累计运行时间时,该指示灯亮。
    2.键的功能及使用
    停机:按住此键,监控仪发出停机信号,关闭燃油通路,强迫柴油机停机。
    启动:按住此键,监控仪发出启动信号,转动柴油机。
    自检:当无转速时,按此键,监控仪各个通道模拟外部工作变化情况逐项进行自检,当达到报警设定值时,监控仪发出声光报警信号,当达到停车设定值时,监控仪发出自动停机信号。
    消声:当有报警信号时,按一下次键,声报警消失,报警灯变为平光。
    复位:按一下此键,监控仪复位,重新进入测量保护状态。
    电源:电源开关。
    本地、遥控:远程本地控制转换开关。
    巡显:按下此键,转速窗口切换显示运行时间。
    3.工作界面字符含义
      转速:柴油机转速/运行时间
    油压:柴油机机油压力
    水温:柴油机冷却水温
    油温:柴油机机油温度
    五、安装与使用
    1.安装
    a. 安装孔:长度方向221mm、宽度方向141mm。
    b.将监控仪安装于合适的位置,固定好。
    c.转速传感器安装在测速齿轮的罩壳上,安装时先把传感器旋至碰到齿轮外缘为止,然后退后半圈,是传感器与齿轮外缘之间的间隙在0.5~1.5mm之间,最后将紧固螺母拧紧。
    d.油压、水温、油温传感器安装在相应的位置,将航空插头拧紧。
    2.使用
         确保安装和接线完全正确后,打开电源开关,直到监控仪进入监控状态,再启动柴油机,监控仪自动进入正常状态。实时监控柴油机转速、油压、水温以及齿轮箱的油压,当达到设定参数时,监控仪发出相应信号。当有报警信号出现时,相应的显示窗口闪烁、报警灯亮、报警器报警,按“消音”键,报警声音消失。当有停机信号输出时,待柴油机停稳,关闭监控仪,排除故障后,打开监控仪,重新启动机器。
    六、注意事项
    1.启动柴油机前,应先打开监控仪电源10秒后,待监控仪进入正常工作状态,再启动柴油机。
    2.在监控仪正常运行时,不可再按“自检”、“停机”、“复位”等按钮。
    3.经常检查各传感器及监控仪的接头是否受到油水侵蚀、是否松动、脱落现象。远程电缆应与动力电缆分开布线,避免电磁干扰现象。燃油泄漏接线禁止接地。
    七、保修期
    自出厂之日起一年内或跟柴油机主机同步,凡属产品质量问题由本公司负责无偿修理。
    附表一:常见故障排除方法

    常见故障
    故障原因
    排除方法
    不显示或显示暗,或电源指示灯亮,但无显示
    1、电源接线不对
    2、电源无电压或电压低
    3、保险丝断
    1、重新接对电源线
    2、检查电瓶电压,必要时先对电瓶充电
    3、换保险丝
    不全有显示,显示混乱
    1. 仪器未进入初始状态
    2. 电源电压低
    3. 干扰
    1. 按“复位”按钮
    2. 换电源或检查电瓶电压
    3. 排除干扰
    油压显示不正常,压力显示停留0.000或1.XXX
    1. 油路堵塞
    2. 压力传感器坏
    3. 连线松动
    4.
    1. 清理油路
    2. 更换传感器
    3. 检查连线,重新连接可靠
    温度不正常
    1. 传感器损坏
    2. 连线松动
    1. 更换传感器
    2. 检查连线,重新连接可靠
    启动不可靠
    1. 启动电机不能正常工作
    2. 电瓶连线氧化、松动
    3. 电瓶电压过低
    1. 检查启动电机
    2. 检查电瓶连接
    3. 补充充电
    充电指示不正常
    1. 发电机损坏
    2. 连线不对
    3. 分流器开路
    1. 更换发电机
    2. 检查连线
    3. 更换分流器
    转速显示不正常,转速显示停留在0000
    1. 传感器损坏
    2. 传感器松动
    3. 连线松动
    1. 换转速传感器
    2. 重新定位,是转速传感器头较接近齿轮(0.5mm~1.0mm)
    3、检查连线
    经上述处理,故障任不能排除时,可能是监控仪损坏,请找专业人员进行维修
    QCJK-I/S8监控仪设定数据示例(Ver1.0)
    打开电源开关,或按“复位”键时,同时按住巡显和消音键,在转速和油压窗口显示出----/0000,此为密码界面,在油压窗口中有一位数字闪烁,按“消音”键,此数字作0~9循环,循环到相应的数值后,按巡显,则进入下一位数字的修改,四位数字全部修改完后,按“自检”确认,进入监控仪工作参数修改界面。在转速窗口显示“--**”,油压窗口显示“****”,按“自检”对本参数进行修改,修改方法同密码,按“消音”键确认一下。所有参数修改完毕欧,按“巡显”到“C-02”,再按一下“自检”退出。(下列参数为调试参数数据)
    C00: 监控仪状态;0000
    C01: 密码修改:0000
    C02: 退出,按至C-02,退出参数设定界面,监控仪进入正常工作状态;
    C03: 输入转速传感器所测齿轮齿数:125
    C04: 输入柴油机运行转速,当柴油机转速大于此转速时,闭锁启动信号:0500
    C05: 输入转速额定值:1500
    C06: 输入转速报警值:1650
    C07: 输入转速停车值:1725
    C08: 输入油压报警值:0015
    C09: 输入油压停车值:0012
    C10: 输入水温报警值:0095
    C11: 输入水温停车值:0098
    C12: 输入油温报警值:0105
    C13: 输入油温停车值:0108
    C14: 输入电瓶欠压报警值:0220
    C15:输入油压低报警转速,当转速低于该值时,机油压力低不报警:0900
    C-16:备用;
    C-17:设备地址,通讯地址项:0005
    C-18:滑油压力下限值,该参数为工厂调试时输入;
    C-19:滑油压力上限值,该参数为工厂调试时输入;
    C-20: 冷却水温下限值,该参数为工厂调试时输入;
    C-21: 冷却水温上限值,该参数为工厂调试时输入;
    C-22: 机油温度下限值,该参数为工厂调试时输入;
    C-23:机油温度上限值,该参数为工厂调试时输入;
    C-24: 电瓶电压满度
