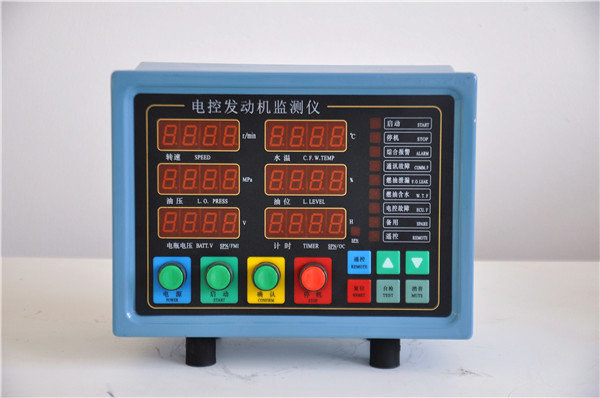

    QCJK-CAN

    一、 概
    QCJK-CAN系列柴油机监控仪(以下简称监控仪)是由微型计算机控制的全自动柴油机测控系统,能够通过读取电控柴油发动机控制系统(简称 ECU)并显示发动机各项实时运行数据;并根据用户设定,对以上所测参数实行适时监测,参数越限时,发出声光报警及远传报警等信号。参数达到或者超过停机值,则发出停机动作信号;同时,可选配远程监控仪,实现远程监控;本监控仪具有设计先进,工作可靠,数字显示,精确直观,操作,安装方便等特点,可用于各类电控柴油发动机的仪表配套,是实现柴油机产品机电一体化新一代电子监控仪表系统。
    二、 产品特点
    1、 微电脑数字控制,工作可靠;
    2、 柴油机运行参数 LED 数码显示,集测量控制于一体;
    3、 耐振动,潮湿,盐雾和高低温,抗干扰能力强;
    4、 安装、使用方便,性价比高;
    5、 柴油机运转时间累计;
    6、 读取并显示 ECU 故障代码,有助于判断、解决机器故障;
    三、主要技术指标
    1.使用环境
    a.电源电压:DC18~36V(额定工作电压:DC24V);
    b.相对湿度:≤98%RH;
    c.振动:2~25Hz,幅度:1.6mm;25~100Hz,加速度:±40m/s2;
    d.工作环境:-10℃~+55℃。
    2.转速显示范围
    a.显示范围:0~9999r/min,分辨率:1r/min;b.数据来源:读取 ECU 数据
    3.滑油压力测量范围和精度
    a.显示范围:0.00~1.00Mpa,分辨率:0.01MPa;
    b.数据来源:读取 ECU 数据
    4.冷却水温、机油油温显示范围
    a.显示范围:0~130℃;分辨率:1℃;
    b.数据来源:读取 ECU 数据
    5.电瓶电压
    a.测量范围:18.0~36.0V(与发动机控制系统相关);分辨率:0.1V;
    b.数据来源:读取 ECU 数据
    6.参数显示方式
    机旁仪表:参数窗口使用 LED 段式数码管显示窗口;
    报警以及状态指示使用 LED 式指示灯;
    7.显示参数:发动机转速;机油压力;
    水温;
    油温;
    电瓶电压;
    四、功 能
    1.机旁仪表控制器面板轻触按键功能:
    复位:使监控仪恢复到初始工作状态;
    自检:当机器转速为 0 时,按“自检”后,监控仪对各个测量参数进行自检,相应窗口显示数值达到报警设定值时,发出声光报警,当达到停机设定值时,监控仪发出停机指示;按“复位”键回到正常工作状态。
    消音:有声光报警时,按此键消音,报警指示灯由闪烁变为平光;消音操作只对本次报警有效,下次发生任何故障报警时,仍需按本键才能消音;
    上箭头:调光亮度加;注:亮度等级分为 5 级,下同;
    下箭头:调光亮度减;
    切换:备用功能按键;本监控仪不用;
    2.机旁仪表面板按钮功能:
    电源:监控仪以及 ECU 工作电源总开关。
    起动:柴油机正在运行时,请不要按“起动”按键;柴油机停止时,而且没有任何停机故障锁定,按住起动按键,机旁仪表起动指示灯亮,仪表输出起动信号,柴油机起动成功后,仪表自动撤销起动输出;
    停机:按住该键,停机灯亮,机旁仪表切断 ECU 对外工作电源,使得电控喷油系统停止工作,使机器停机。(故障自动停机时,停机输出信号自锁;建议当柴油机停稳后按一下“复位”键撤销监控仪的停机输出信号)
    升降速:用户对发动机转速调节操作旋钮(若有此功能时);
    3.仪表面板指示灯定义:
    综合报警:当仪表检测到发动机的某些运行参数越限,此灯闪烁,消音后常亮,直到所有故障排除后熄灭;
    停机:有停机信号输出时,此灯亮;起动:发动机起动时灯亮;
    4.报 警
    监控仪检测到越限报警信号时,延时某段设定时间发出声光报警,同时,对应的参数显示窗口闪烁,按下消音按钮,声报警停止,但显示窗口仍在闪烁。只有当发动机问题处理完成后,报警才解除。
    5.停 机
    监控仪检测到越限停机信号时,发出声光报警信号,并发出停机命令,相应参数窗口闪烁,同时自动锁定停机状态,必须等发动机停机并解除故障后,按“复位”按钮才能解除停机锁定,恢复正常监控功能。
    6.使用监控仪
    确保机旁监控仪接线完全正确后,打开机组以及监控仪电源开关,通电后直到监控仪进入监控状态。确认安全时按下起动按键,起动柴油机,成功起动柴油机后,松开起动按键(监控仪内部同时切断起动输出信号);监控仪实时监测并显示柴油机转
    速、滑油压力、滑油温度、淡水温度及电瓶电压。经过一段怠速延时时间(怠速延时时间长短可设置),监控仪发出升速指令,在设定的时间内,发动机转速升至预定的机组转速数值,监控仪停止发送调速指令,交由用户对转速进行手动调节(通过监控仪面板调速旋钮);注:人工手动调速范围由数据设定限值进行限制。运行过程中,当某个运行参数达到设定报警值时,相应的显示窗口闪烁、报警灯亮、报警器报警。按“消音”键,报警器报警声音消失,相应故障指示灯变为常亮。
    达到停车设定值时,停机信号有效,待柴油机停稳,关闭监控仪,排除故障后,打开监控仪,才可重新起动机器。
