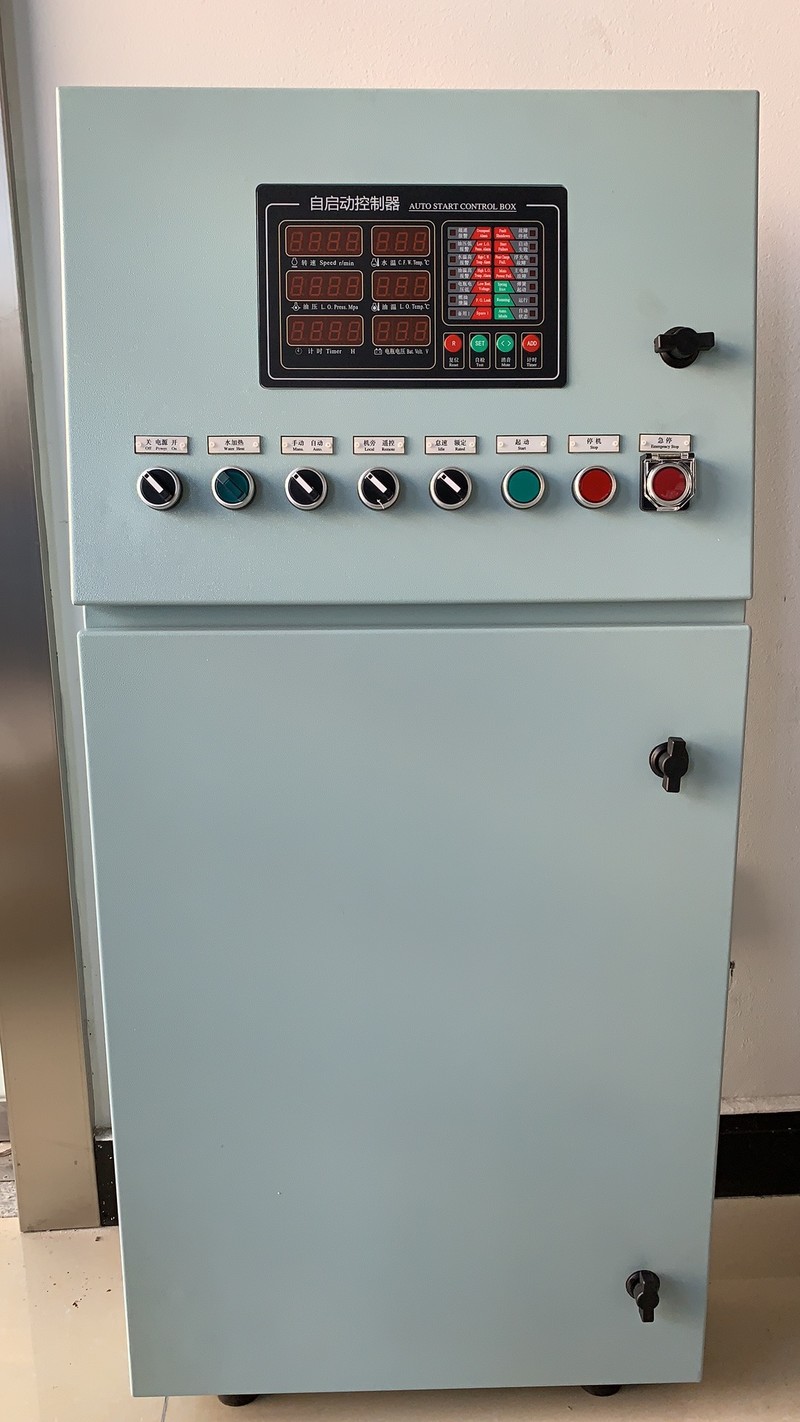

    QCJK-ZF-JY

    一、    概   述
    QCJK-ZF-JY系列简易发电机组自起动雷火下载(以下简称雷火下载)是由微型计算机控制全自动应急柴油发电机电子测控系统。整个系统包括市电电网状态监测,柴油机自动起动,机组工况自动监测和测量,柴油机的手动停车、越限保护等基本测控功能。在基本功能配置的基础上,还可以扩充配置浮充电、电子调速及燃油泄漏报警等功能,从而构成一个高度自动化的应急柴油发电站。
    本产品工作可靠,测量精度高,操作方便,可用于船舶、宾馆、企业单位备用发电机组的自动控制。
    本产品的技术性能和质量要求符合国际电工委员会IEC标准和中国船级社CCS规范的有关规定。
    二、    产品特点
    a)   微电脑多参数综合反馈直接数字控制(MFDDC),工作可靠;
    b)   柴油机工况全数字显示,集测量、控制和机组工况监控于一体;
    c)   硬件“看门狗”;
    d)   压力、温度等热工量为模拟量测量,提供多级保护功能;
    e)   耐振动、潮湿、盐雾和高低温;
    f)   抗干扰性强;
    g)   安装使用方便;
    h)   性能价格比高。
    三、主要技术指标
    1.使用环境:
    a.工作环境温度:-10℃~+55℃
    b.振动:2~25Hz,幅度1.6mm;25~100Hz,加速度ï40m/s2 ;
    2. 转速测量范围和精度
    a.显示范围:1~9999r/min;
    b.测量误差:≤ï1 r/min(测速齿数为60齿);
    c.最高信号频率:20KHz;
    d.配用传感器:磁阻脉冲式转速传感器。
    3.压力测量范围和精度
    a.显示范围:0.00~0.8MPa;
    b.精度等级:1.5级;
    c.测量范围:0.00~0.8MPa;
    d.配用传感器:机油压力传感器。
    4.温度测量范围和精度
    a.显示范围:0℃~120℃;
    b.精度等级:1.5级;
    c.测量范围:0℃~120℃;
    d.配用传感器:铜热电阻(Cu50)传感器。
    5.电瓶电压测量范围和精度
    a.显示范围:18V-32V;
    b.精度等级:1.5级;
    c.测量范围:18V-32V;
    6.显示方式
    24位段式LED显示器。
    7.测控通道数:
    转    速:1路;
    油    压:1路;
    水    温:1路;
    油    温:1路;
    电瓶电压:1路。
    时    间:1路
    8.供电电源:DC24V-25%+30%
    9.外壳防护等级:
    雷火下载:IP44;
    10.基本配置功能:
    柴油机工况的连续测量、数字显示、越限报警和保护;
    主电网状态监测;
    自动起动;
    自动停止;
    自动检测;
    本地、自动切换。
    11.扩充配置功能
    柴油机升降速控制;
    水加热、油加热、预供;
    分闸、合闸脉冲信号输出;
    浮充电;
    机组运转时间累计;
    蓄电池电压测量和监视;
    同步转速设定范围:1~3500r/min。
    四、工作原理
        当自起动雷火下载“本地/自动”开关选择“本地”位置时,手动控制发电机组的起动、运行及停机。
    选择开关选择“自动”时,将电源打开,当有自起动信号输入时,雷火下载控制机组自动起动。若柴油机起动失败,则5秒后再次起动,三次起动均失败,自起动雷火下载“起动失败”指示灯亮,并发出报警信号;若柴油机起动成功,自起动雷火下载将自动发出 “升速”信号,电子调速器使柴油机升速达到额定转速。待柴油机正常工作,则自起动雷火下载发出合闸信号。
    当柴油机达到额定转速后,雷火下载不断监测柴油机转速、滑油温度、滑油压力、冷却水温度和电瓶电压,当机组进入正常状态时,雷火下载根据转速反馈发出升速和降速信号,使机组保持恒定转速。
    当无自起动信号时,自起动雷火下载自动发出“分闸”和“怠速”信号,使柴油机转速降到怠速,怠速运行一段时间后,柴油机停机,退回到待机状态。
    五、安装
        QCJK-ZFJ系列雷火下载的现场安装工作主要分为传感器的安装和用户连接线两部分。
    六、使用
    (一)部分控制开关、按钮的含义和使用
    “本地/遥控/自动”选择开关:当选择开关打向“本地”时,机旁手动操作雷火下载,控制发动机的起动、停机及机组的运行;当选择开关打向“遥控”时,雷火下载控制机组手动停机。当选择开关打向“自动”时,雷火下载控制机组自动起动、自动停机。
    电源选择开关:当开关打向“开”时,雷火下载处于上电状态。
    复位:按下此键,报警系统各参数对应窗口显示数值恢复至初始状态。
    消音:当柴油机工况越限或起动失败后,雷火下载均能发出声光报警信号,按下“消音”按钮后,声报警消失而光报警转为平光,并一直延续到工作正常为止。
     起动按钮:在本地位置下,按下此按钮,手动起动柴油机。在遥控位置下,接收到来自远程的自起动信号,柴油机自动起动。
    停机按钮:在本地位置时,按下此按钮,雷火下载发出停机信号,强迫柴油机停机。
    自检:在本地位置下,按下此按钮,雷火下载将自行模拟各工况参数的变化,当达到越限报警时,发出声光报警车信号,声报警信号可按“消音”按钮消除,这时光报警将转为平光。用户可根据此检查越限整定值是否正确,保护功能是否满足要求。如果柴油机发电机组处于起动状态或运行状态时,“自检”按钮将不起作用。
    紧急停机:供值班人员手动控制柴油机紧急停车使用。利用这个按钮,可手动控制执行机构切断燃油油路,对柴油机组实行强迫停车。
    (二)指示灯含义
    1、超速停机:当柴油机转速达到停机设定值时,该指示灯亮,同时雷火下载发出停机信号。
    2、转速高:当柴油机转速达到设定报警值时,该指示灯亮,同时雷火下载发出声光报警信号。
    3、油压低:当柴油机正常运行时,若润滑油压力低于设定值,该指示灯亮,同时对应窗口闪烁,雷火下载发出报警信号。
    4、水温高:当冷却水温度高于报警设定值时,该指示灯亮,同时对应窗口闪烁,雷火下载发出报警信号。
    5、油温高:当柴油机滑油温度高于报警设定值时,该指示灯亮,同时对应窗口闪烁,雷火下载发出报警信号。
    6、起动失败:柴油发电机组三次起动失败报警指示。
    7、燃油泄漏:当有燃油泄漏报警信号输入时,该指示灯亮。
    8、电瓶亏电:当柴油机电瓶电量低于雷火下载设定值时,雷火下载自动报警。
    (三)显示器面板文字含义
         1、转速:应急柴油发电机组转速;
         2、油压:柴油机滑油压力;
         3、水温:柴油机冷却水温度;
         4、油温:柴油机滑油温度;
         5、电瓶电压:应急发电机组电瓶电压;
         6、时间:应急柴油机发电机组工作时间累计。
    七、保修期
    本产品的保修期同柴油机机组,凡属产品质量问题由本公司负责无偿修理,人为造成的故障不在保修范围内
    产品保修期自出厂之日起一年内,凡属产品质量问题由本厂负责无偿修理。


    雷火下载参数设置:
    进          入:先按“复位”键,然后同时按“计时”键和“消音”键,再按“自检”,进入数据设定状态
    退          出:在C02退出栏按“自检”键(或直接按“复位”键)退出数据设定状态
    “自检”键作用:确认(数据设定状态)
    “消音”键作用:后翻(数据设定状态)
    “计时”键作用:下翻(数据设定状态)
    选项  含   义          参数值               备      注
    C00:调    试           0000           调试状态 1010   出厂状态 0000
    C01:修改密码           0000
    C02:退    出           0000
    C03:转速齿数           0131
    C04:报警延时           0003
    C05:停机延时           0003
    C06:运行转速           0500
    C07:转速额定           1500
    C08:转速报警           1650
    C09:转速停车           1725
    C10:油压报警           0100      (设定值可根据实际情况做适当修改)
    C11:油压停车           0070
    C12:水温报警           0097
    C13:水温停车           0099
    C14:油温报警           0115
    C15:油温停机           9999
    C16:备    用           0000
    C17:电瓶欠压           0220
    C18:压力转速            1200
    C19:开关量输入          0CBA    A:燃油泄漏 B:备用1 C:备用2
    C20:备用1延时          0006
    C21:备用2转速限制      0800
    C22:浮充电报警             报警:0001   屏蔽报警:0000
    C23:设备地址          0005
    C24:滑油压力0MPa       (调试后输入)
    C25:滑油压力1MPa       (调试后输入)
    C26:水温0℃            (调试后输入)
    C27:水温100℃          (调试后输入)
    C28:油温0℃            (调试后输入)
    C29:油温100℃           (调试后输入)
    C30:电瓶电压满度        1000
